Владельцы шуруповертов нередко сталкиваются с проблемой, когда аккумуляторный блок внезапно перестает заряжаться. Первая мысль — о необходимости покупки новой дорогостоящей батареи. Однако часто причиной является не износ элементов питания, а поломка электронной платы управления, которую можно устранить самостоятельно, сэкономив время и деньги.
Диагностика и разборка аккумулятора

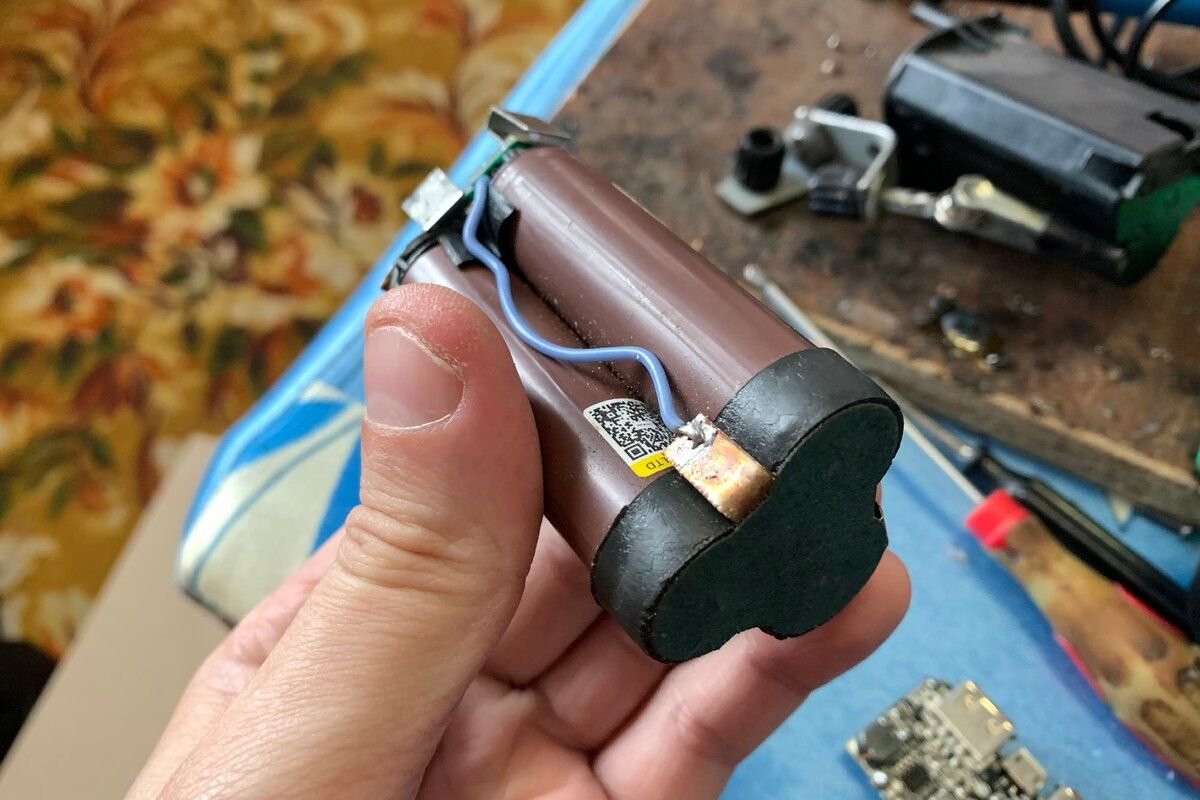

Для начала необходимо аккуратно разобрать корпус аккумуляторного блока. Внутри вы обнаружите три последовательно соединенных литий-ионных элемента стандарта 18650, которые и обеспечивают питание инструмента. Над ними расположена небольшая балансировочная плата (BMS — Battery Management System). Её ключевая функция — защита ячеек от переразряда и перезаряда, а также равномерное распределение тока при зарядке.

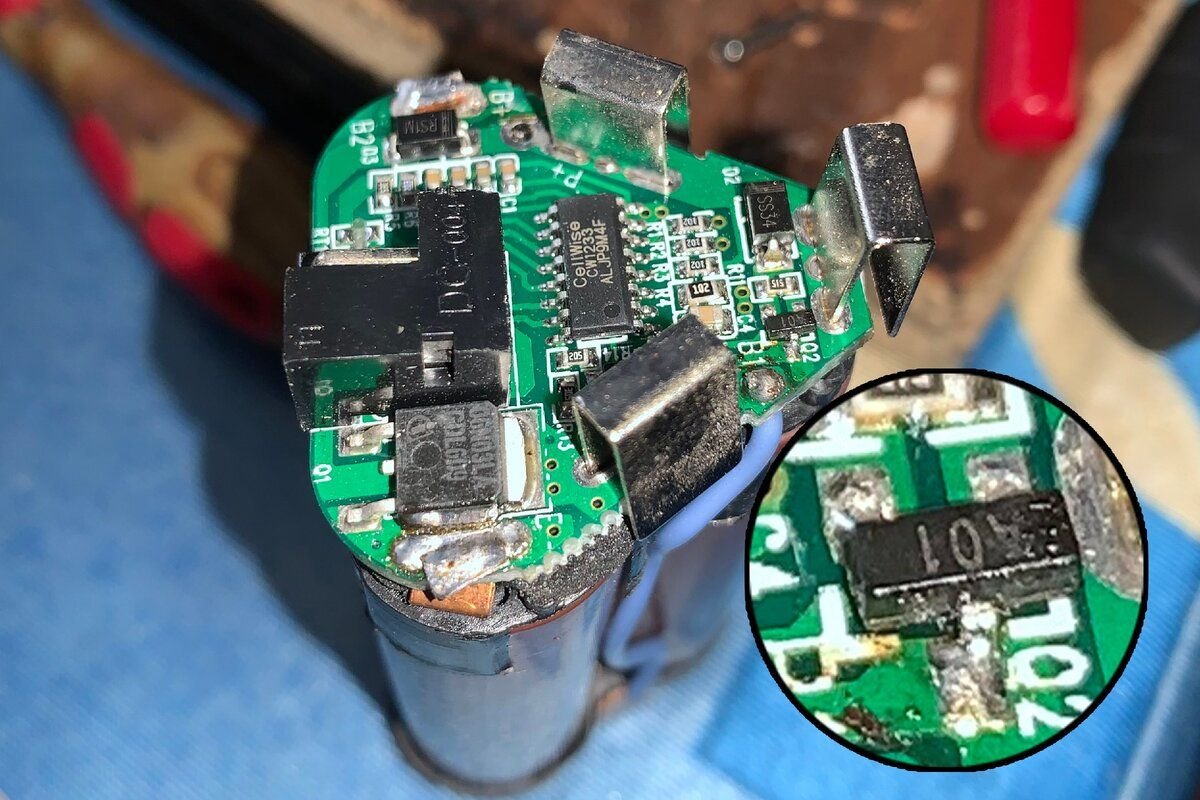

Внимательно осмотрите плату. В большинстве случаев визуальный осмотр позволяет сразу выявить проблему — сгоревший или вздувшийся компонент. Чаще всего выходит из строя силовой транзистор, отвечающий за коммутацию цепей заряда и разряда.
Поиск и замена неисправной детали
С помощью мультиметра можно точно определить назначение контактов на плате: одни идут на клеммы шуруповерта, другие — на разъем зарядного устройства. Основная сложность ремонта — идентификация сгоревшего транзистора. Маркировка на нем часто оказывается нечитаемой из-за термического повреждения.
Обратите внимание: Подбираем головной убор по типу лица! Проще не бывает!.

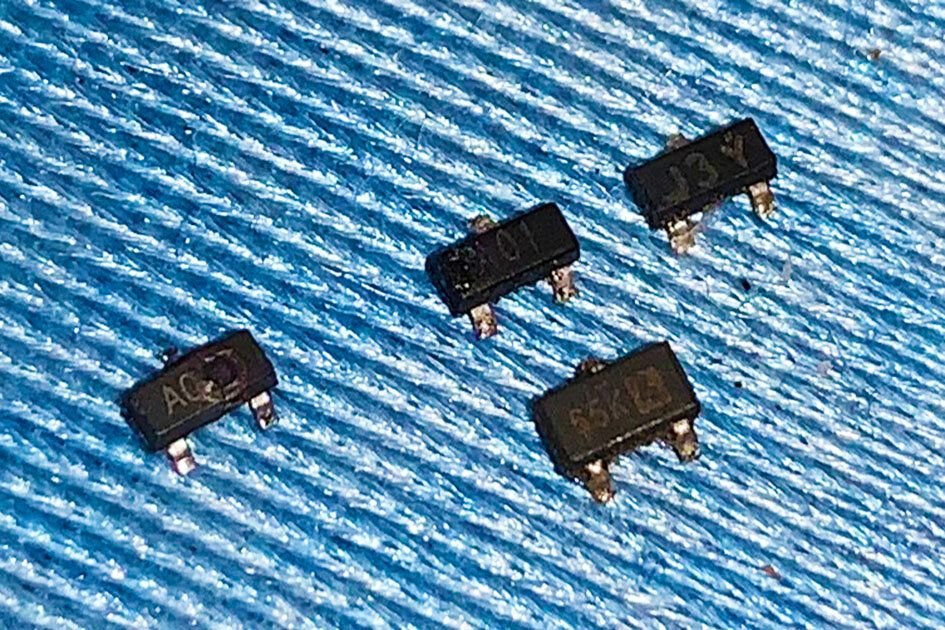

Выход — найти донорскую плату от другого нерабочего аккумулятора или блока питания. На ней можно обнаружить аналогичные транзисторы, установленные в цепи заряда. Они, как правило, имеют схожие параметры и подходят для замены.

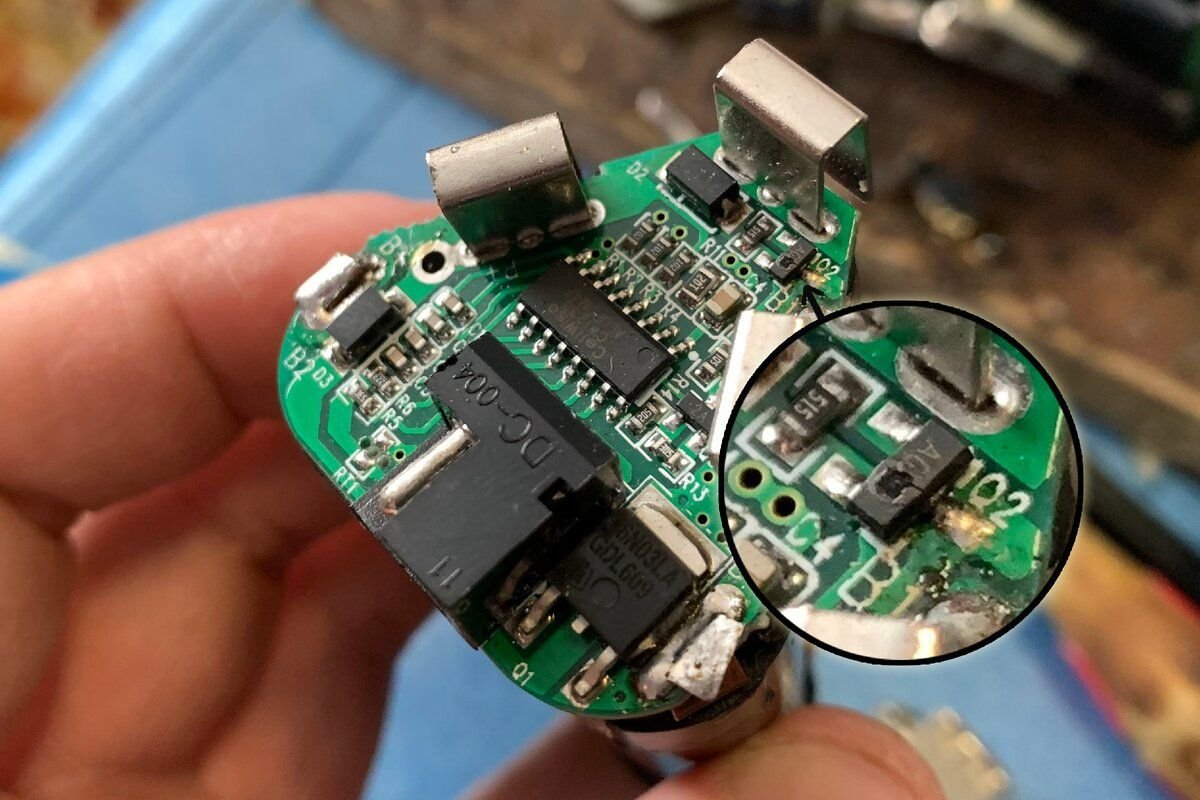

На фото слева — поврежденный компонент. Для замены был выбран транзистор с маркировкой А01, найденный на донорской плате. Аккуратно, используя паяльник и припой, демонтируйте старый элемент и установите на его место новый, соблюдая ориентацию выводов (распиновку).
Проверка работоспособности и сборка

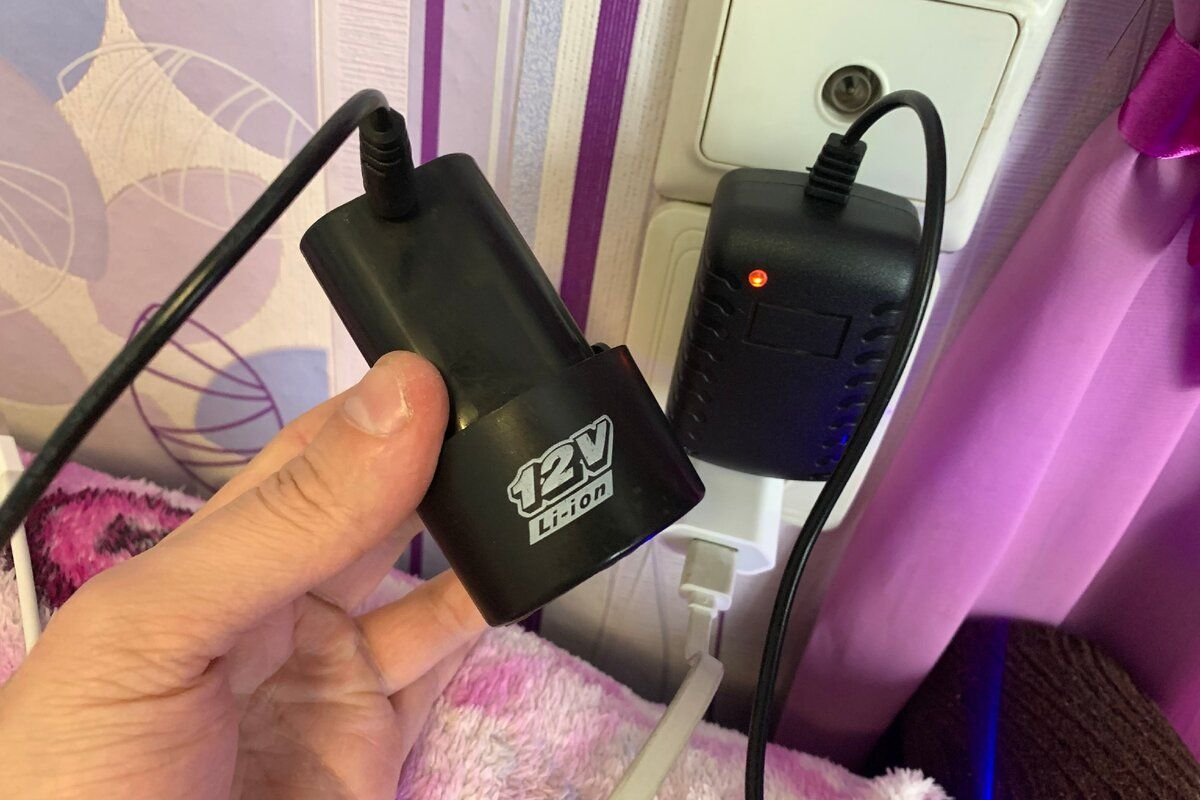

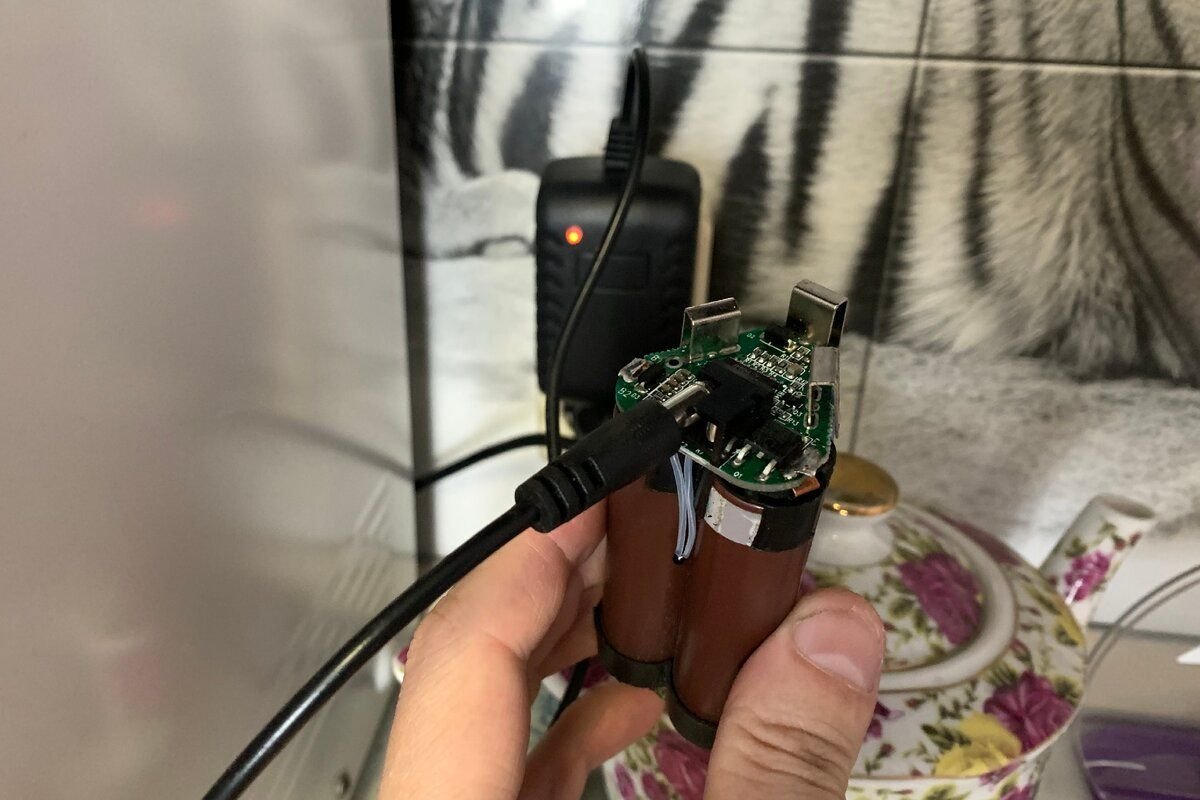

Не спешите собирать корпус. После замены транзистора необходимо провести первичную проверку. Подключите зарядное устройство к разъему на плате. Если ремонт выполнен верно, индикатор на зарядном блоке должен загореться (обычно красным цветом), сигнализируя о начале процесса зарядки.
Убедившись, что зарядка идет, аккуратно соберите корпус аккумулятора, зафиксировав все детали. Оставьте блок заряжаться. Как показывает практика, уже через час-полтора батарея может восстановить полную емкость и быть готовой к работе.
Таким образом, простой ремонт, заключающийся в замене одного электронного компонента, может вернуть к жизни аккумулятор шуруповерта, избавив вас от затрат на покупку нового и длительного ожидания доставки. Этот лайфхак особенно полезен для тех, кто ценит свои ресурсы и любит разбираться в технике.
