При обслуживании электродвигателей часто возникает необходимость замены подшипников. Однако их демонтаж — задача нетривиальная. Попытки снять подшипник с вала с помощью молотка часто заканчиваются неудачей и могут повредить детали. Гораздо эффективнее и экономичнее изготовить специальный съемник самостоятельно — его конструкция довольно проста.
Изготовление основы съемника

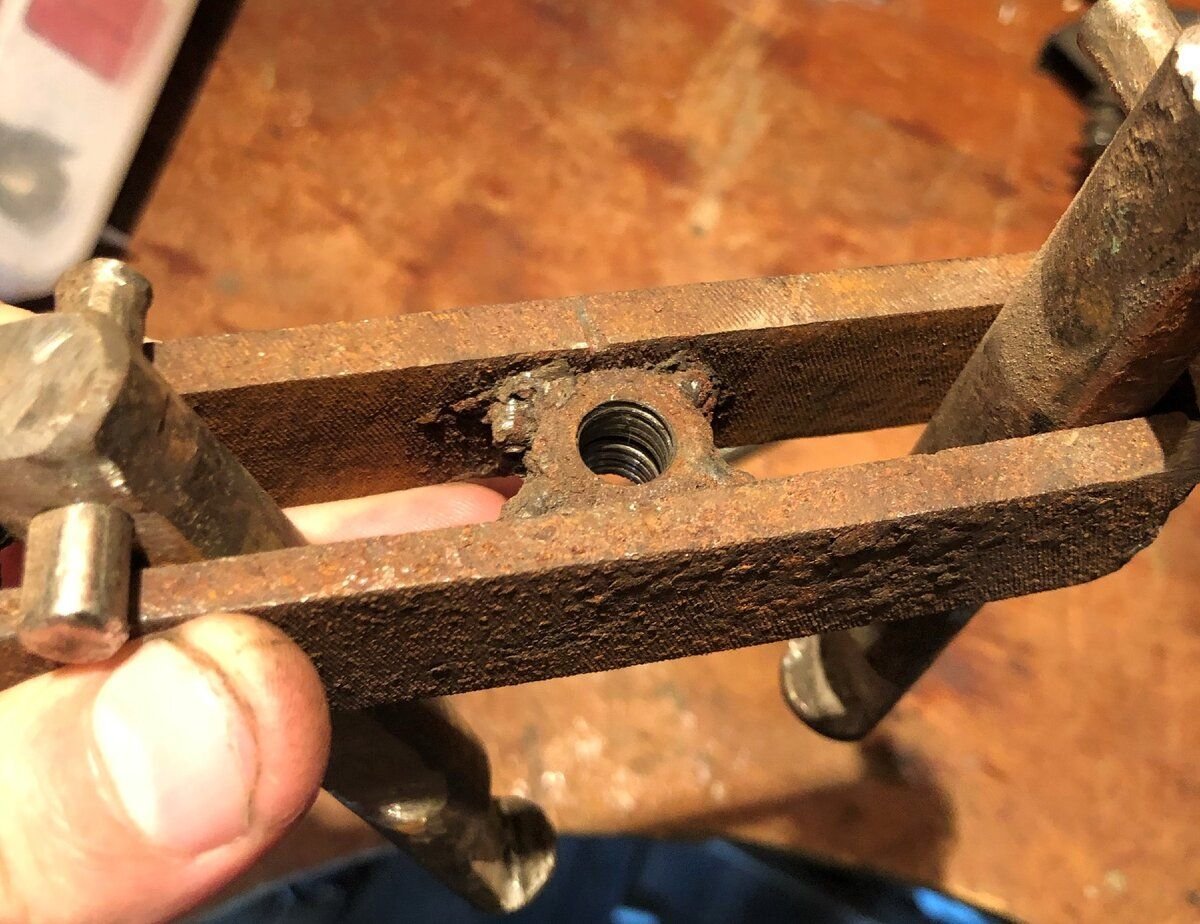

Основой инструмента послужат две металлические пластины. Для увеличения прочности конструкции и возможности приложения большего усилия без деформации, между пластинами необходимо вварить две гайки М10.
Подготовка стержней-лап
Далее нужно изготовить рабочие элементы — стержни, которые будут выполнять роль лап. Их вытачивают из металлических прутьев одинаковой длины. Важно, чтобы они свободно вставлялись в зазор между пластинами основы. Концы стержней стачивают на болгарке с двух сторон для удобства монтажа.
Сборка и фиксация механизма

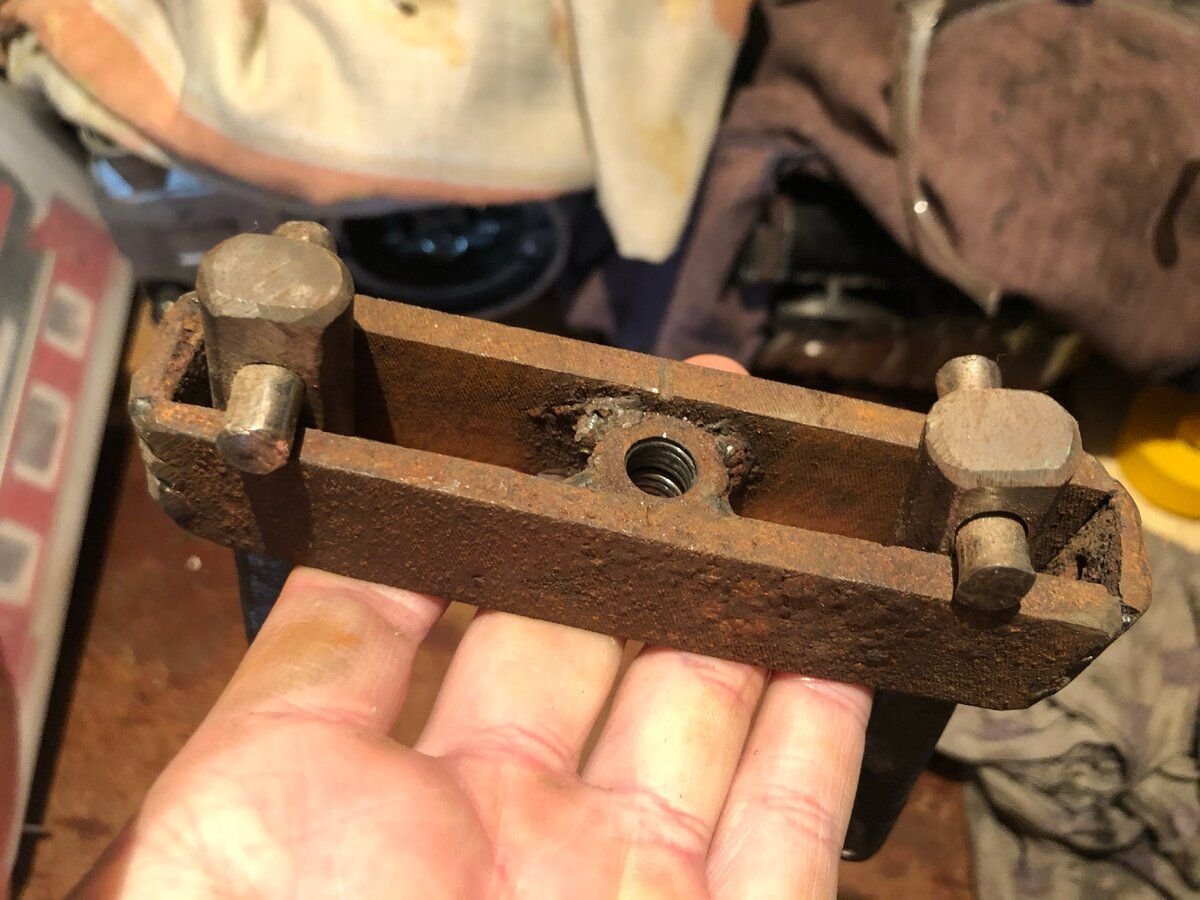

В верхней части каждого стержня просверливают отверстия. В них устанавливают общий штифт, который затем надежно расклепывают с обеих сторон, чтобы предотвратить его случайное выпадение в процессе работы. Этот штифт служит точкой опоры для лап при демонтаже.
Формирование захвата

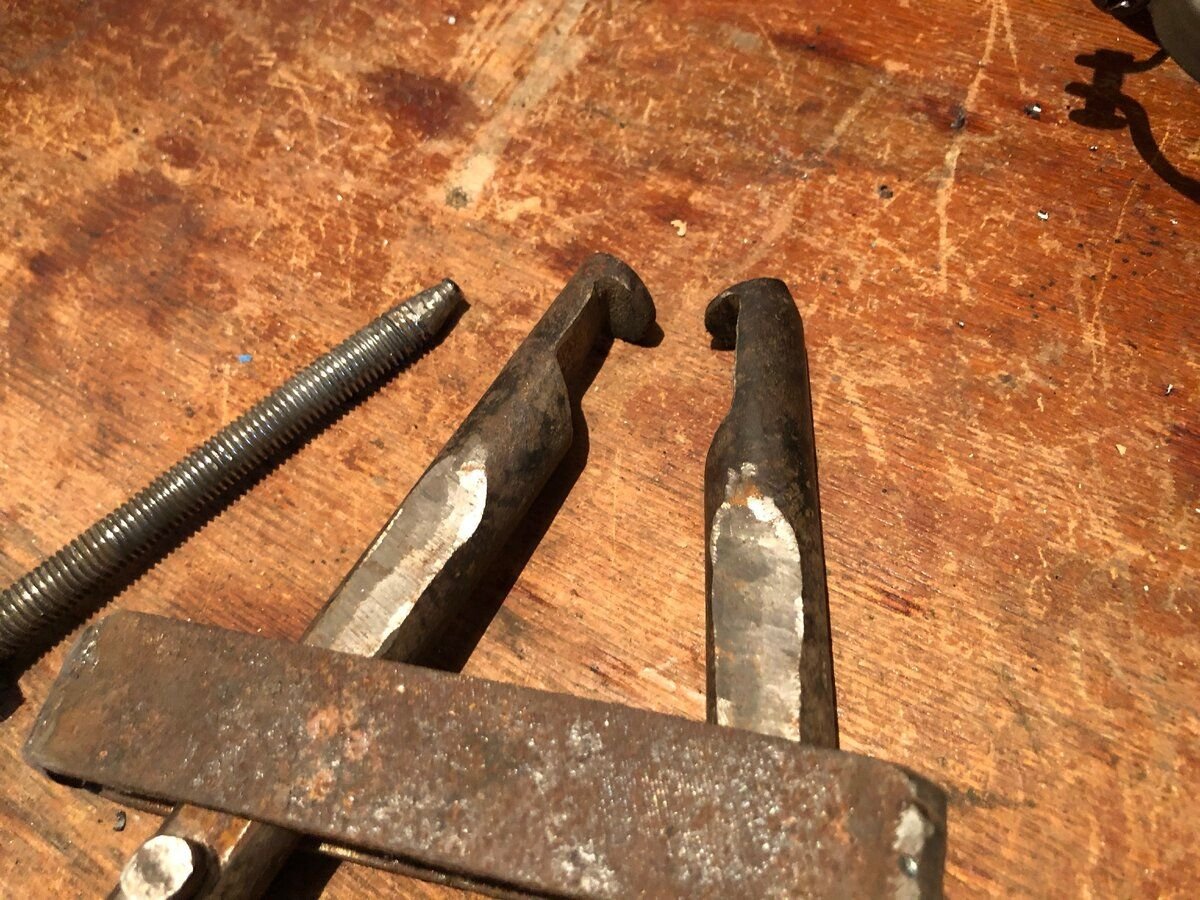

На обратном, рабочем конце каждого стержня с помощью болгарки формируют специальный захват — углубление в виде крючка. Именно этот крючок будет цепляться за внутреннее кольцо подшипника. Представленная конструкция имеет компактные размеры и рассчитана на демонтаж подшипников малого и среднего диаметра.

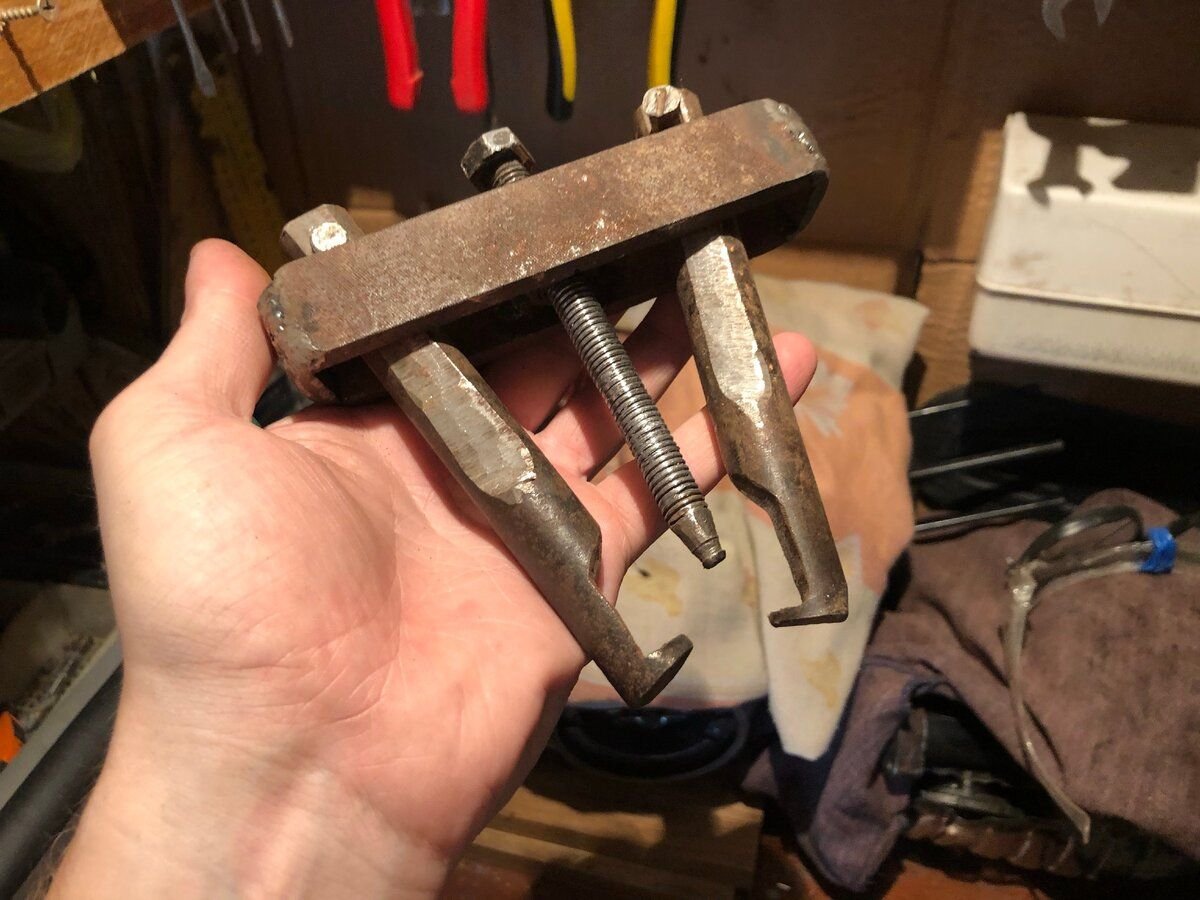

После сборки съемник готов к испытаниям.
Принцип работы самодельного инструмента
Чтобы снять подшипник, необходимо установить крючки-лапы съемника за его внутреннее кольцо. Центральный болт (или конус) упирается в торец вала двигателя. При затягивании этого болта лапы начинают равномерно тянуть подшипник вверх, плавно снимая его с вала без перекосов и повреждений.

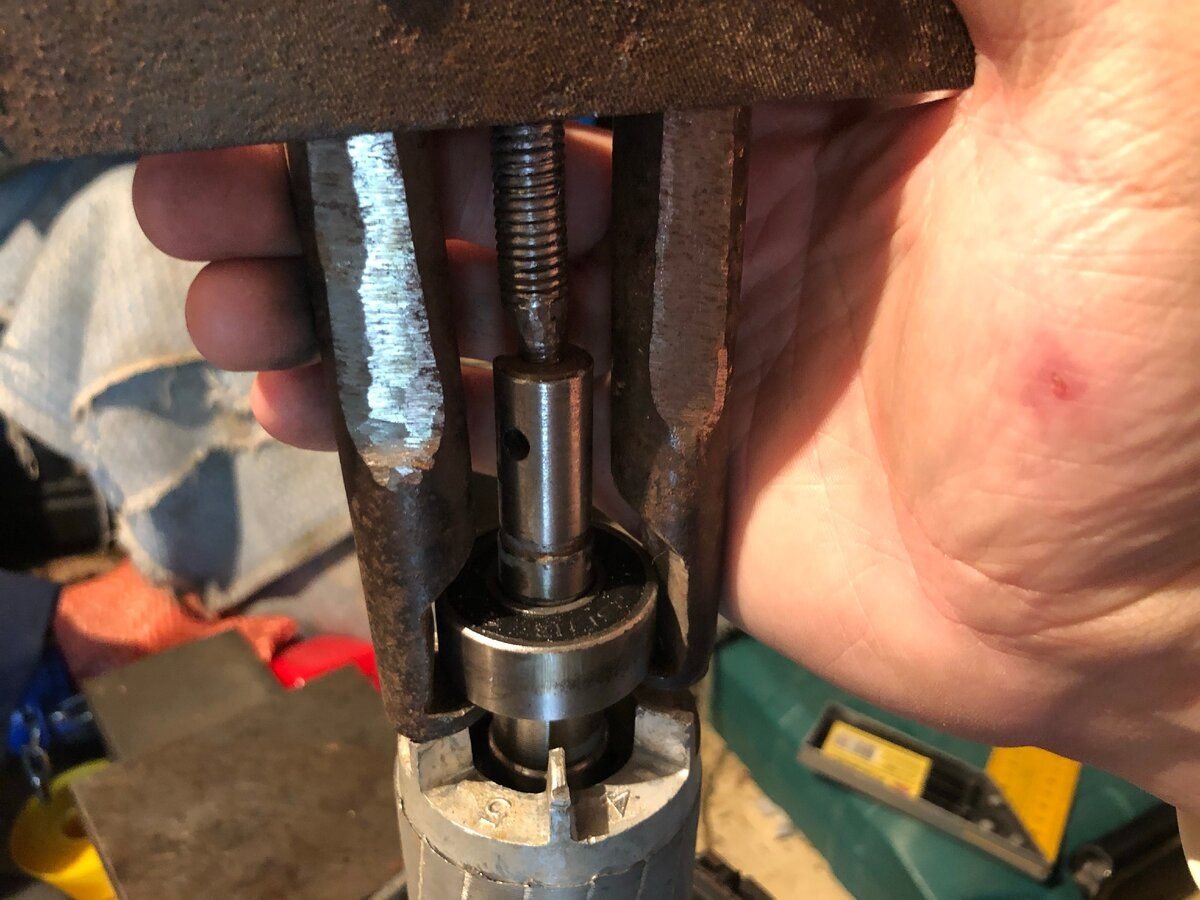

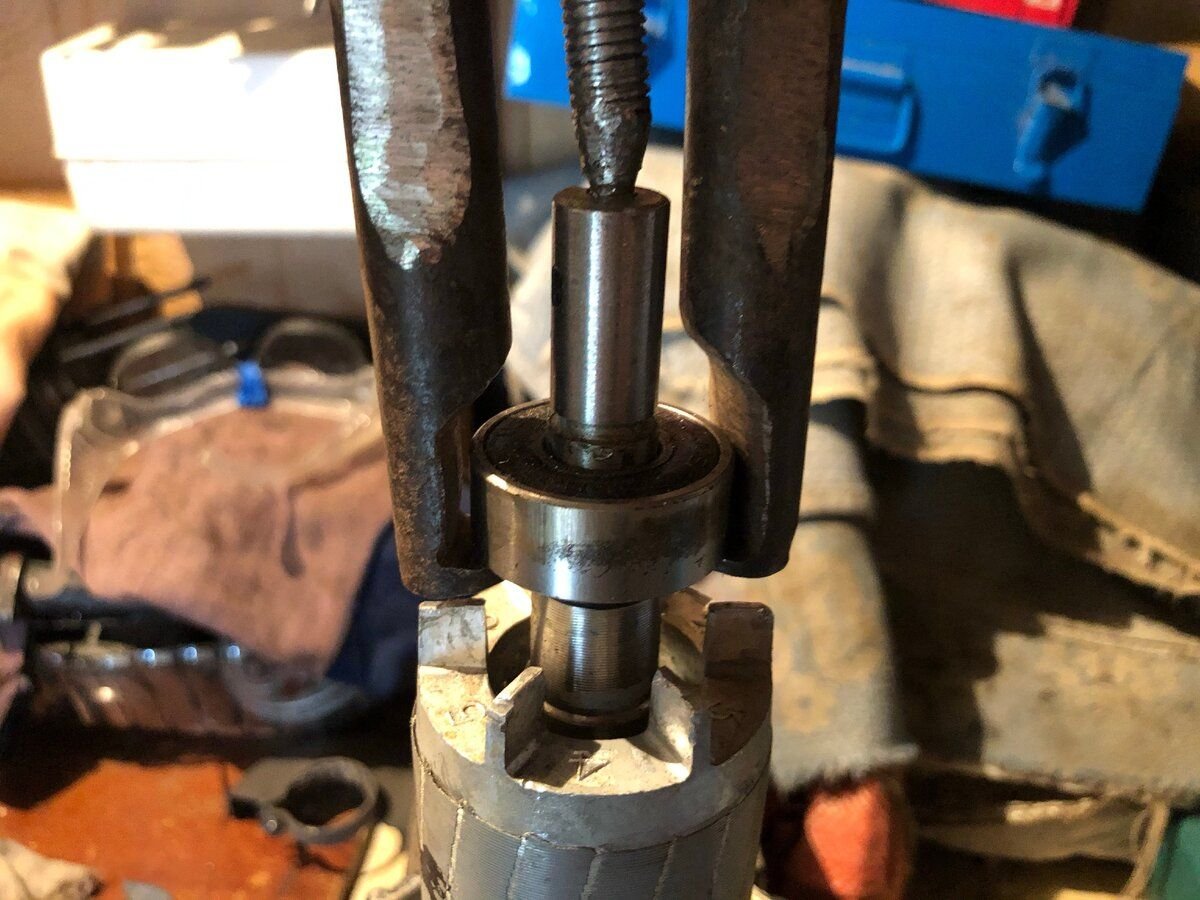

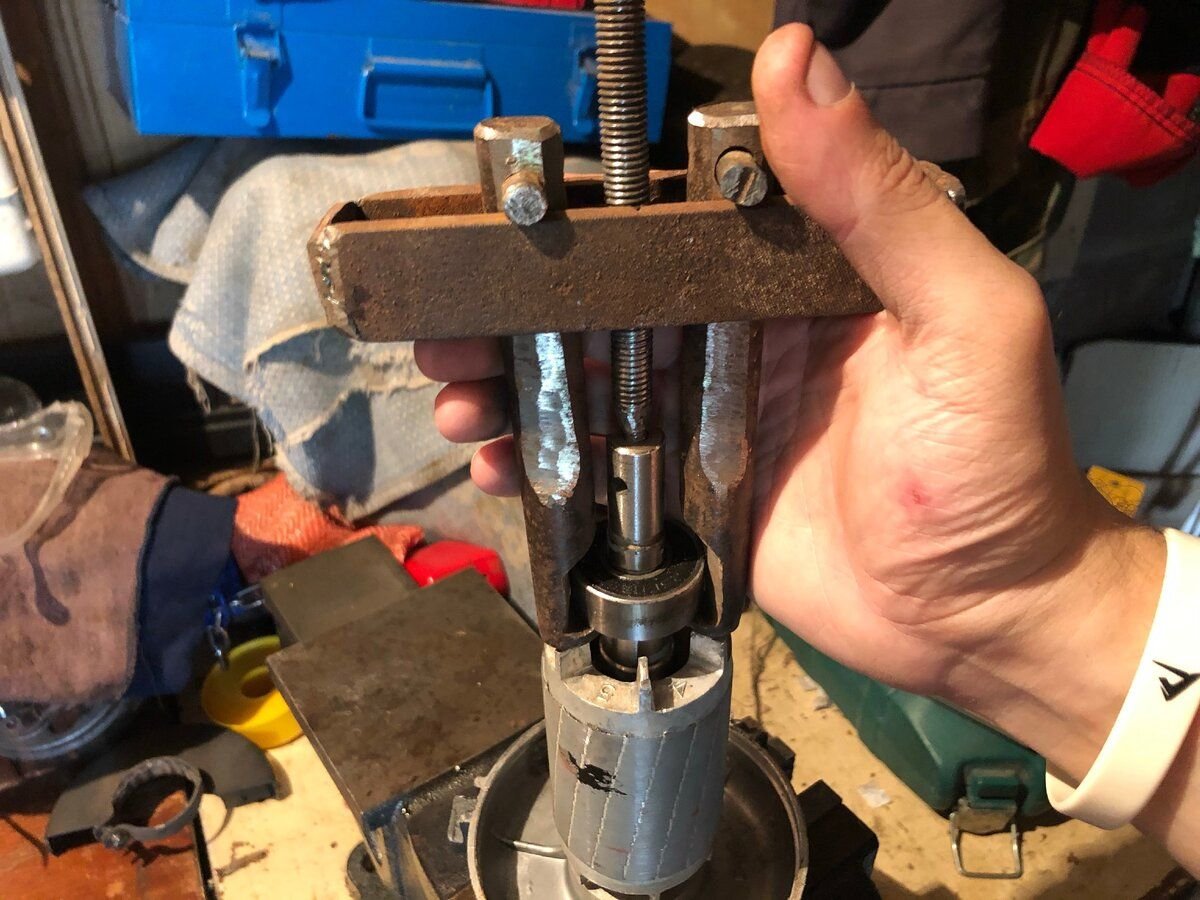

На фотографиях наглядно показан процесс установки съемника на ось.
Аналогичные инструменты доступны в магазинах, но их самостоятельное изготовление позволяет существенно сэкономить. Результат работы такого самодельного съемника оказывается ничуть не хуже заводского, что подтверждается успешной практикой его применения.
